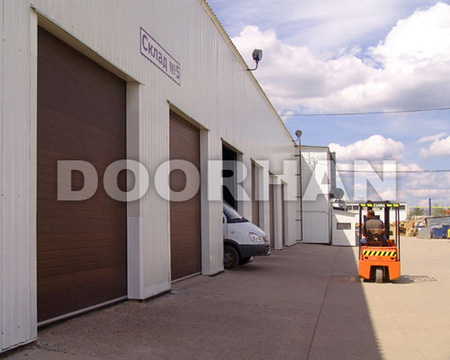

Ворота секционные промышленные DoorHan

Промышленные секционные ворота DoorHan устанавливаются в проемы промышленных объектов – производственных, складских, торговых, офисных и других помещений с большой интенсивностью движения автотранспорта. Они состоят из трех основных элементов: полотна, системы направляющих и торсионного механизма. Полотно ворот может быть выполнено из сэндвич-панелей (серия ISD01), панорамных панелей (серия ISD02) и комбинированным. Ворота могут быть изготовлены с 11 типами подъема, которые подбираются в зависимости от конструкции притолоки и потолка, а также других архитектурных особенностей помещения.

Промышленные секционные ворота DoorHan обладают повышенной износостойкостью и выдерживают большие нагрузки, так как рассчитаны на высокую интенсивность эксплуатации и долгосрочную бесперебойную работу (до 100 тысяч циклов открывания/закрывания).

В зависимости от типа подъема и размеров проема на полотно ворот устанавливаются специальные конструктивные элементы:

Уникальная система «Quick Fix», применяемая для монтажа торсионного механизма, позволяет в 4 раза сократить время, затрачиваемое на монтаж промышленных ворот.
Секционные ворота DoorHan соответствуют всем требованиям российского ГОСТ 31174-2003 и европейского стандарта EN 13241-1. Секционные ворота DoorHan – это единственные предлагаемые на рынке ворота, которые спроектированы и изготовлены с учетом российских климатических условий эксплуатации, сертифицированы и имеют сертификаты соответствия.

Компания DoorHan изготавливает промышленные секционные ворота двух серий:

Промышленные секционные ворота DoorHan серии ISD01 специально разработаны для применения на промышленных объектах, благодаря чему они способны выдерживать большие эксплуатационные нагрузки. Ворота изготавливаются из сэндвич-панелей, которые состоят из двух оцинкованных стальных листов, заполненных пенополиуретаном. Торсионный механизм ворот рассчитан на интенсивную эксплуатацию и выдерживает от 50 до 100 тысяч циклов открывания/закрывания, а два стальных троса имеют семикратный запас прочности. Торсионный механизм, применяемый для уравновешивания полотна ворот, может устанавливаться с помощью системы Quick Fix, которая является уникальной разработкой компании DoorHan – она позволяет максимально ускорить время монтажа (в 4 раза по сравнению с аналогами, предлагаемыми на рынке ворот).

Специальная конструкция сэндвич-панелей обеспечивает термо- и звукоизоляцию ворот, а используемая по периметру полотна система уплотнителей делает их герметичными. Установка на ворота термостойко­го нижнего профиля с применени­ем технологии Т-bridge наиболее эффективно пре­пятствует проникновению холода в помещение.

Промышленные секционные ворота DoorHan безопасны в эксплуатации, независимо от интенсивности использования. Это обеспечивается за счет применения в их конструкции специальных защитных устройств от разрыва тросов и пружин. Механизм защиты от разрыва троса, оборудованный защитным кожухом, устанавливается в качестве ниж­него кронштейна на полотно. В случае выхода из строя троса, механизм защиты останавливает движение полотна во­рот, фиксируясь в направляющую. Такая многоуровневая система безопасности, а также механизм защиты от разрыва пружины предотвращают падение полотна ворот.

Для естественного освещения и обзора внутреннего пространства помещения, ворота выполняются комбинированными из сэндвич-панелей и панорамных секций.

Технические характеристики промышленных секционных ворот DoorHan серии ISD01

Количество циклов открывания/закрывания	25000
Коэффициент теплопроводности	0,38 Вт/м²·°С
Звукоизоляция	24 дБ
Ветровая нагрузка	5 класс (200 км/ч)
Водонепроницаемость	1 класс (давление воды 30 Па)
Усилие подъема	до 40 кг
Группа горючести	Г2 по ГОСТ 30244-94
Группа воспламеняемости	В2 по ГОСТ 30402-96
Вес полотна ворот	17 кг/м2

Комплектация и аксессуары серии ISD01

Базовая комплектация:

•     полотно;
•     пружинный механизм, рассчитанный до 25000 циклов открытия/закрытия ворот;
•     устройство защиты от разрыва пружины;
•     устройство защиты от обрыва троса;
•     резиновые буферы или амортизаторы (в зависимости от выбранной конструкции)
•     ручка-ступенька;
•     задвижка;
•     пакет технической документации.

Дополнительная комплектация:

•     пружинный механизм, рассчитанный на 50000, 75000 и 100000 циклов открытия/закрытия ворот;
•     окна;
•     калитка с линейным доводчиком;
•     опциональное устройство защиты от об­рыва троса;
•     ригельный замок;
•     ручной цепной привод;
•     автоматика.

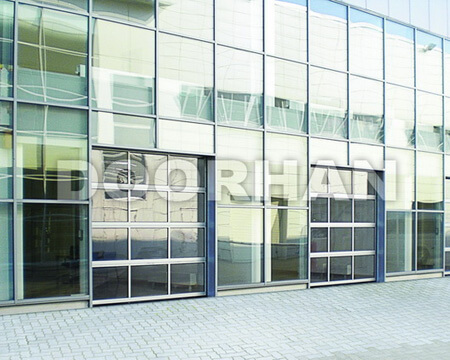

Серия ISD02

Панорамные секционные ворота DoorHan серии ISD02 устанавливаются в проемы зданий с остекленными фасадами, а также там, где требуется обеспечить максимальный обзор внутреннего пространства, например, в автосалонах. Ворота серии ISD02 изготавливаются из панорамных панелей, которые собираются из алюминиевых профилей в рамную конструкцию с установленными внутрь стеклопакетами. В качестве остекления панорамных ворот используются устойчивые к механическим воздействиям материалы – поликарбонат, ударопрочный поликарбонат и сотовое оргстекло, которые имеют специальное покрытие, исключающее образование конденсата на панели. Панорамные панели компании DoorHan выпускаются в соответствии с нормативно-технической документацией и проходят обязательный контроль согласно разработанной и действующей на предприятии системе управления качеством.

Для повышения энергосберегающих и термоизоляционных свойств ворот, компания DoorHan предлагает использовать панели из алюминиевых профилей T-bridge, которые оснащены термовставкой из полиамида. Их использование позволяет защитить панорамные ворота от промерзания, существенно снизив затраты на обогрев помещения. Энергосбережение обеспечивается также за счет применения герметизирующих уплотнителей, как в конструкции ворот, так и по их периметру.

Панорамные секционные ворота серии ISD02 имеют те же устройства безопасности, конструкционные особенности и эксплуатационные характеристики, что и ворота серии ISD01. Их пружинный механизм, как и у промышленных секционных ворот, выдерживает от 50 до 100 тысяч циклов открывания и закрывания ворот. Благодаря этому панорамные секционные ворота DoorHan, независимо от вида заполнения полотна обладают высокой прочностью и рассчитаны на интенсивную эксплуатацию.

Панорамные секционные ворота DoorHan могут быть изготовлены с различными вариантами заполнения:

•      со сплошным заполнением (остекление без перемычек);
•      с частичным заполнением (остекление с перемычками);
•      с комбинированным заполнением (из панорамных панелей и сэндвич-панелей).

В случае необходимости повысить светопропускную способность ворот, они изготавливаются со сплошным остеклением.

Технические характеристики промышленных секционных ворот DoorHan серии ISD01

Количество циклов открывания/закрывания	25000
Приведенное сопротивление теплопередаче	1,13 м2 · 0С/Вт
Звукоизоляция	24 дБ
Ветровая нагрузка	460 Па (458 км/ч)
Водонепроницаемость	250 Па
Усилие подъема	250 Н
Группа горючести	Г2 по ГОСТ 30244-94
Группа воспламеняемости	В2 по ГОСТ 30402-96
Вес полотна ворот	11,2 кг/м2

Комплектация и аксессуары серии ISD02

Базовая комплектация:

•     полотно;
•     пружинный механизм, рассчитанный до 25000 циклов открывания/закрывания ворот;
•     устройство защиты от обрыва пружины;
•     резиновые буферы или амортизаторы (в зависимости от выбранной конструкции);
•     ручка;
•     задвижка;
•     пакет технической документации.

Дополнительная комплектация:

•     пружинный механизм, рассчитанный на 50000, 75000, 100000 циклов открывания/закрывания ворот;
•     окна;
•     калитка с линейным доводчиком;
•     устройство защиты от обрыва троса;
•     замок;
•     ручной цепной привод;
•     автоматика.
